W skrócie
Płyta winylowa ma jedną z trzech średnic: 12, 10 albo 7 cali, czyli ok. 30, 25 i 17,5 cm. Okładka jest o ok. 1,5 cm większa od płyty. Wiążące wymiary do druku podaje szablon tłoczni.

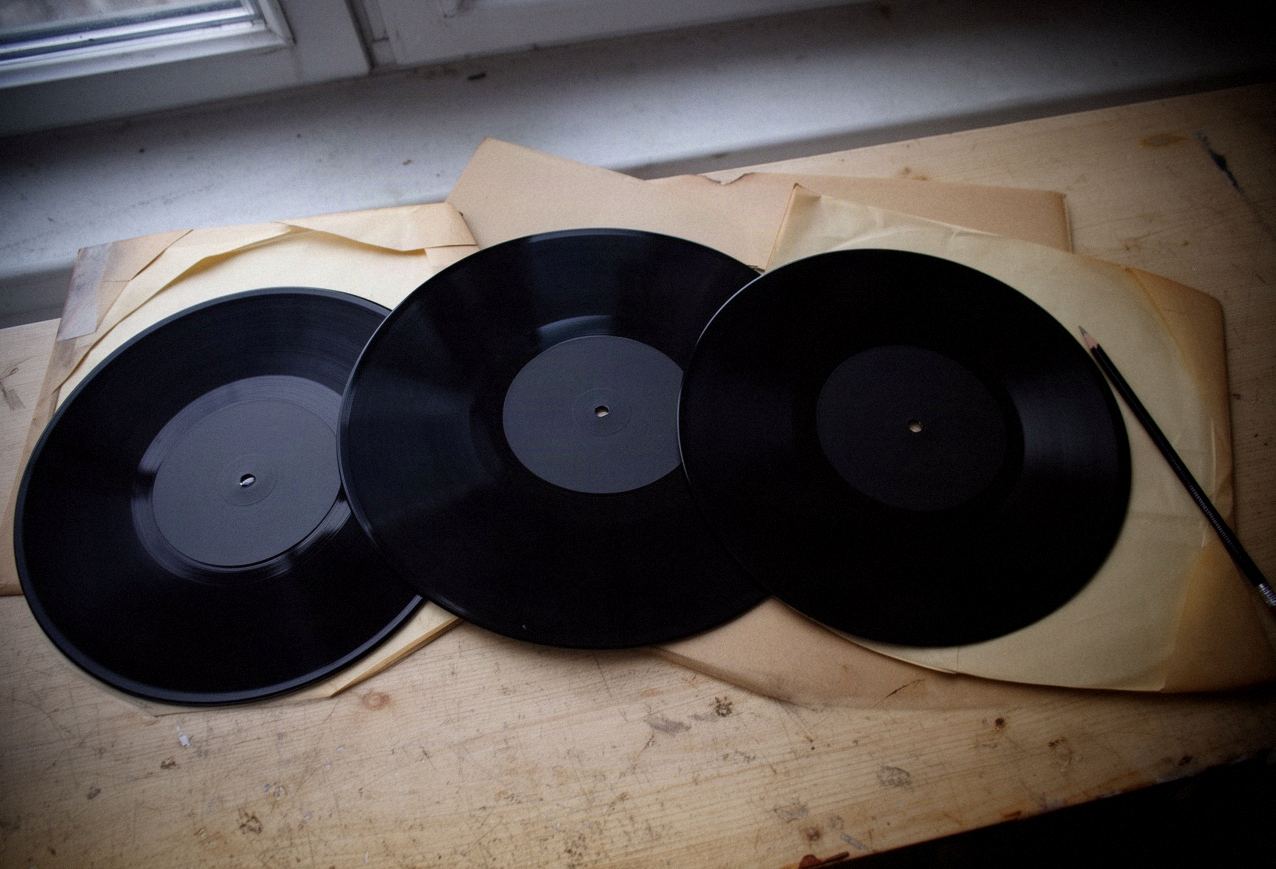

Jakie rozmiary mają płyty winylowe?
Jeden cal to 25,4 mm. Rzeczywista płyta jest od wartości nominalnych nieco mniejsza, a okładka większa, dlatego w projekcie liczą się milimetry, nie cale.
| Format | Cale | Nominalnie w mm | Średnica płyty w praktyce | Typowe wydanie |
|---|---|---|---|---|
| 12” | 12 | 304,8 | ok. 300-302 mm (30 cm) | LP, maxi-singiel |
| 10” | 10 | 254 | 25 cm | EP |
| 7” | 7 | 177,8 | 17,5 cm | singiel |
Portal Winylowy wymienia też średnice nietypowe. Największe płyty, 16- i 20-calowe, służyły radiu i studiom. Format 8 cali spotyka się w Japonii lat 80. i 90., a kilka innych nietypowych średnic w wydawnictwach niszowych.
Jaki otwór i label ma płyta winylowa?
Otwór w płycie 12” i 10” ma 7,24 mm. Singiel bywa dwojaki: w standardzie angielskim ma ten sam mały otwór, w amerykańskim duży, 38,5 mm, i do odtwarzania potrzebuje adaptera. Średnicę i pole labela podaje szablon tłoczni, a druk musi mieścić się w tych marginesach:
- tekst co najmniej 2 mm od zewnętrznej krawędzi nadruku,
- tekst co najmniej 10 mm od środka,
- kolor co najmniej 3 mm od krawędzi.
Label drukuje się na papierze offsetowym 120-140 g/m² albo kredowym, a oba labele muszą mieć ten sam wymiar. Resztę parametrów zamówienia opisują wymagania tłoczni wobec labela w naszym tekście o tłoczeniu. Tekst na labelu odsuwam od otworu z zapasem i sprawdzam go na egzemplarzu z test pressingu, zanim ruszy nakład.
Ile waży i jak gruba jest płyta winylowa?
Gramatura rośnie ze średnicą, a przy LP i singlu tłocznie dają wybór między wersją standardową a cięższą.
| Format | Gramatura |
|---|---|
| 12” | 140 g albo 180 g |
| 10” | 110 g |
| 7” | 42 g albo 70 g (heavy) |
Wersja 180 g jest stabilniejsza i mniej podatna na wypaczenia (ceneo.pl). Grubość idzie za wagą: cięższa płyta o tej samej średnicy jest grubsza i sztywniejsza.
Jakie wymiary ma okładka płyty winylowej?
Okładka LP 12” to kwadrat ok. 314-315 mm (12⅜ cala), czyli o kilkanaście milimetrów większy od płyty.
| Format | Okładka zewnętrzna | Koszulka wewnętrzna | Grzbiet |
|---|---|---|---|
| 12” | ok. 314-315 mm | ok. 305 mm | ok. 3-5 mm |
| 10” | ok. 264 mm | wg oferty producenta | wg szablonu |
| 7” | ok. 184 x 184 mm (7¼ cala) | wg oferty producenta | wg szablonu |
Ile miejsca zajmuje gatefold i 2LP?
Gatefold, czyli okładka rozkładana, i okładka dwupłytowa mają szerszy grzbiet niż pojedyncza LP. Oznaczenie 2LP to dwie płyty LP, czyli cztery strony do zapełnienia. Folia na rozkładany gatefold ma 639 x 317 mm.
Do czego wkłada się płytę: koszulka i folia
Płytę wkłada się najpierw do koszulki wewnętrznej, a gotową okładkę zabezpiecza się folią zewnętrzną. Wymiary folii zewnętrznych w ofercie producenta Disccover:
- LP 12”: 325 x 325 mm, a w starszych wydaniach 315 x 315 mm, w grubościach 0,08, 0,12 i 0,15 mm,
- 10”: 270 x 265 mm,
- 7”: 185 x 185 mm,
- folia PP z klapką: 325 x 320 mm plus klapka 45 mm.

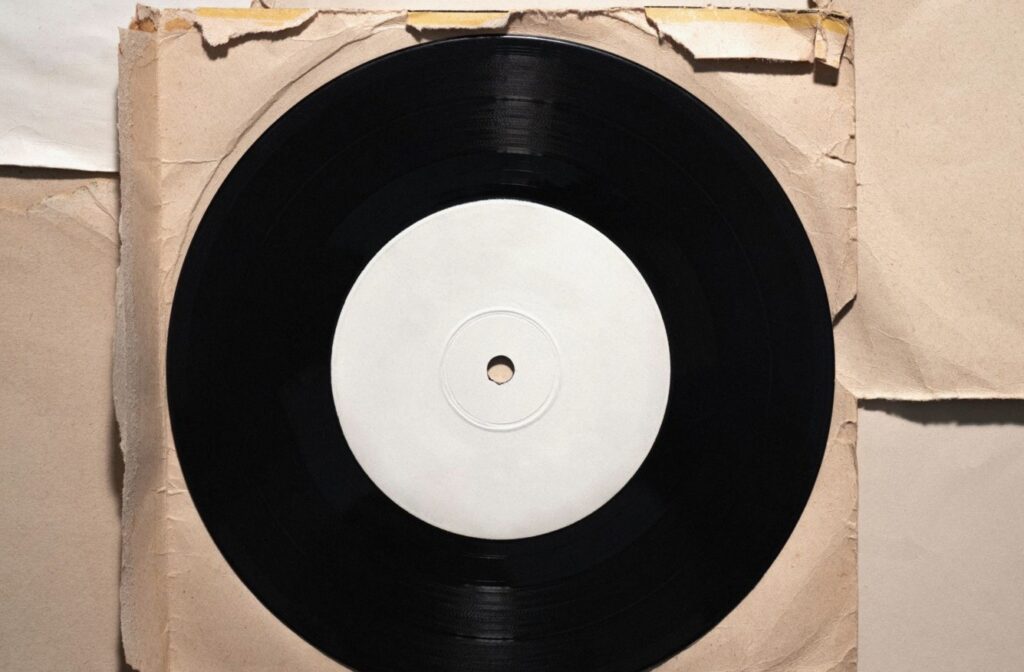

Jakie wymiary ma winyl w opakowaniu wysyłkowym?
Na LP 12” potrzebny jest karton 330 x 330 x 15 mm. Każda warstwa zestawu jest o kilka do kilkunastu milimetrów większa od poprzedniej, więc karton trzeba dobierać do gotowej okładki w folii.
| Warstwa | Bok w mm |
|---|---|
| Płyta | 300-302 |
| Koszulka wewnętrzna | ok. 305 |
| Okładka | 314-315 |
| Folia | 325 |
| Karton | 330 x 330 x 15 |
Karton w ofercie producenta Kapak to tektura trzywarstwowa, fala B, 510 g/m². Płytę zapakuj w koszulkę, okładkę i folię, a całość włóż do kartonu. Gatefold i 2LP wymagają sprawdzenia grubości, bo 15 mm odpowiada pojedynczej płycie. Przy wysyłce nagród z crowdfundingu błąd w wymiarze kartonu dotyczy każdej paczki. Dlatego kartony zamawiam dopiero po zmierzeniu gotowej okładki w folii z egzemplarza testowego, nie według cennika.
Jaka jest wysokość płyty winylowej na półce?
Stojąca LP ma ok. 30 cm, w okładce ok. 31,5 cm, a w folii 32,5 cm. Półka potrzebuje więc ponad 33 cm wysokości.
Ile muzyki zmieści płyta danej średnicy?
Im mniejsza średnica, tym krótsza strona. Typowe czasy podaje VinylSpot.
| Płyta | Czas na stronę |
|---|---|
| 12” przy 33⅓ obr./min | 18-23 min |
| 12” przy 45 obr./min | 10-14 min |
| 10” | 8-12 min |
| 7” przy 45 obr./min | 3-5 min |
Jak dobrać prędkość, opisuje tekst o formatach i prędkościach płyty winylowej.
Skąd wziąć wymiary okładki do druku?
Z szablonu tłoczni: to on jest wiążący dla linii cięcia i grzbietu, a przychodzi razem z wyceną. Plik okładki przygotowujesz w skali 1:1 według szablonu, ze spadem 3 mm i marginesem 5 mm. Spady, kolory i rozdzielczość omawia poradnik przygotowanie okładki płyty do druku.
